Dreieckschaltungen
Um zu verstehen was Dreieckschaltungen sind, untenstehend einige Erklärungen und Zeichnungen.
Dreieckschaltungen werden benötigt, um Verteiler von einem bestimmten Standort zu entfernen und die Unterbrechungszeit der angeschlossenen Kabel so kurz wie möglich zu halten. Der neue Verteiler wird an einem anderen Standort angebracht.
Es gibt zwei Möglichkeiten:

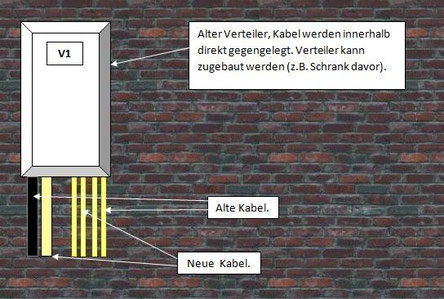

Beispiel 1:
Der alte Verteiler bleibt an seinem Standort und die neuen Dreieckkabel werden direkt
angeschlossen, die einzelnen Rangierungen werden entfernt und in dem neuen Verteiler wieder eingelegt. Der alte Verteiler kann zugebaut werden, z.B. Schrank davor.

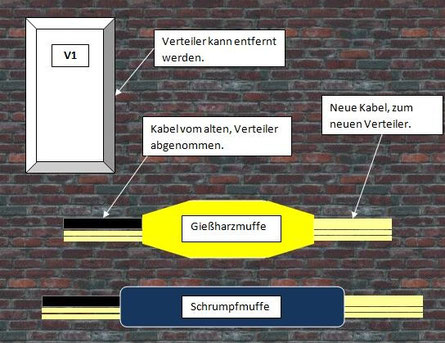

Beispiel 2:
Der alte Verteiler wird entfernt und die neuen Dreieckkabel werden an die alten Kabel angemufft, durch Gießharz- oder Schrumpfmuffen.
Es werden nur Materialien aus dem Fachhandel verwendet!

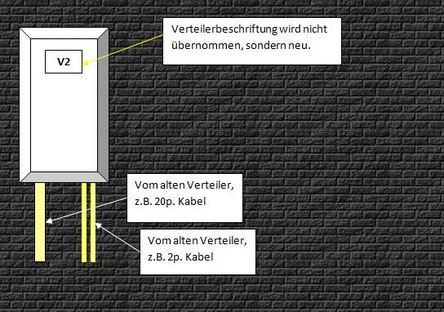

Auf diesem Bild, befindet sich ein neuer Schwach- stromverteiler an seinem neuen Standort. Es sind neue Kabel (entsprechend der Größe der alten Kabel) von dem alten zum neuen Verteiler verlegt worden.
Es werden nur Materialien aus dem Fachhandel verwendet!

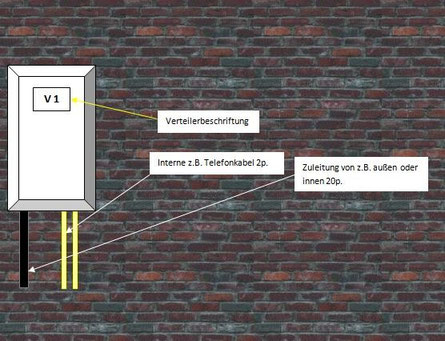

Hier noch einmal ein Bild des alten Verteilers, an seinem alten Standort. Wie oben bereits beschrieben, wurden entsprechende Kabel vom alten zum neuen Verteiler verlegt.
Es werden nur Materialien aus dem Fachhandel verwendet!
In dem Beispiel 1, bekommt der neue Verteiler eine neue Verteilerbeschriftung, da der alte Verteiler an seinem Standort verbleibt (zwar evtl. zugebaut, aber noch vorhanden) und in der Legende noch aufgeführt werden muss.
In dem Beispiel 2, übernimmt der neue Verteiler die alte Verteilerbeschriftung und die Muffen werden in die Legende aufgenommen. Die Rangierungen innerhalb des alten Verteilers, werden in dem neuen Verteiler aus dem alten übernommen und neu rangiert.
Es werden für den neuen Verteiler Rangierpläne erstellt.
Es besteht auch die Möglichkeit, dass alte Verteiler (wie auf dem oberen Bild zu sehen) bereinigt werden und man neue Rangierpläne erstellt.
Alle aufgezeigten Beispiele gelten auch in gewisser Weise für Hauptverteiler, nur dabei ist der Aufwand um einiges größer.
Falls dazu Fragen bestehen, kontaktieren Sie mich anhand der oben aufgeführten Daten.
Es werden nur Materialien aus dem Fachhandel verwendet!

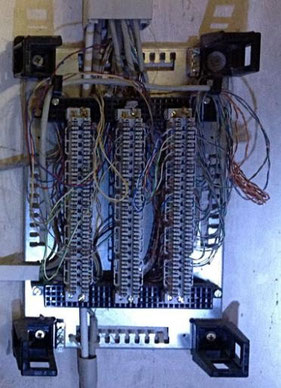

Sieht Ihr Telefon- oder Schwachstromverteiler so oder schlimmer aus? Würden Sie lieber ein durchstrukturiertes mit allen zum Netz oder Verteilernetz gehörenden Dokumentationen* haben?
Benötigen Sie für Ihr Haus einen Telefon- oder Schwachstromverteiler?
*Für alle Verteilernetze gilt nachfolgendes: Dokumentationen beinhalten Verteilerlegenden (bei großen Netzen), Kabelspinnen, Rangierpläne, Verteilerbeschriftungen.

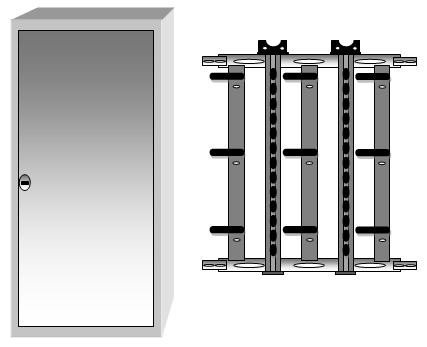

Vielleicht benötigen Sie ja auch einen Verteilerschrank mit LSA Plus Elementen oder Patchfeldern.
Es kann aber auch sein, dass Sie die althergebrachten Wandverteilergestelle bevorzugen, mit z.B. Trennleisten.
Egal welche von den genannten Arten Sie benötigen, alle beinhalten Montage der jeweiligen Art und Installation der vorhandenen Kabel. Falls gewünscht inkl. Rangierungen.
Die Anschlusstechnik spielt keine Rolle, egal ob löten, schrauben, LSA Plus, SID, ID3000, Trennleiste 71 oder Tenoconnect.
Auch für diese Anschlusstechnik gilt,
Dokumentationen* für alles.
*Für alle Verteilernetze gilt nachfolgendes: Dokumentationen beinhalten Verteilerlegenden (bei großen Netzen), Kabelspinnen, Rangierpläne, Verteilerbeschriftungen.
